產品描述
—、產品特點
1、描述
1）本公司消防設備應急電源，應急照明集中電源，采用整體式模塊化逆 變器，應用最新的IGBT, IPM, MOS逆變技術和變頻技術，采取CPU控 制、數字化電路、高集成度電子元件，研制出的高科技環保型產品。該產 品為一級負荷和特別重要負荷用電設備及消防設施、消防應急照明等提供 第二或第三電源；
2）安裝形式：ZZW-D：內嵌式、壁掛式、落地式（可按實際用戶要求進行設計）
FEPS-ZZW：內嵌式、壁掛式、落地式（可按實際用戶要求進行設計）
3）備用時間：可按設計要求配置備用時間；
4）規格范圍：ZZW-D： 0.5KVA-10KVA
FEPS-ZZW： 2.2KVA-200KVA
2、產品特點
1）應急供電一當市電中斷或電壓超出規定范圍時自動提供220V（380V）/50 Hz正弦波交流供電，保證后接消防燈具和其他重要負載的正常工作；
2）高性能一采用SPWM高頻逆變技術，電質量高，適應各種負載。
3）高可靠一采用先進技術和人性設計，有CPU控制，并選用優質元器件 精心制造，性能穩定，可靠性高；
4）保護完善一具有優良的輸出過載保護、短路保護、過放電保護等完善 保護功能。
5）界面友好一LCD顯示工作狀態、市電電壓、輸出電壓，電池電壓、電 流、故障等信息清晰明了；并且有聲光故障報警、指示故障和故障消 聲等功能。
6）操作簡單一自動化程度高，操作方便；
7）充電能力強一機內裝有自控充電技術的大電流充電器（10KVA-400KVA 的充電電流可調），充電速度快，浮充電壓穩定，并可外接電池延長供 電時間；
8）結構簡潔一機內功能部件采用模塊化設計，結構簡潔，維護方便；
9）（選件）智能電池管理一選用免維護電池和智能電池監測管理系統，加 強電池監測，延長電池壽命和利用率。
產品特點
3、主要用途
消防設備應急電源應急照明集中電源是專門為消防設備和一級負荷或照明 用電而設計。它是建筑內出現緊急情況下，為疏散照明或消防電機類產品提供 集中供電的專電電源設計。
4、適用范圍
1）廣場、車站、公園體育場館、會展中心等重要場所的應急照明
2）消防用電：電梯、噴淋泵、卷簾門等
3）高層建筑用電：電梯、水泵、風機等
4）金融系統用電：證券交易大屏、監控裝置、金融工具、電腦
5）軍用用電：雷達、人防通道，地下設備、電臺
6）醫院手術室、機關單位，大型商場、學校

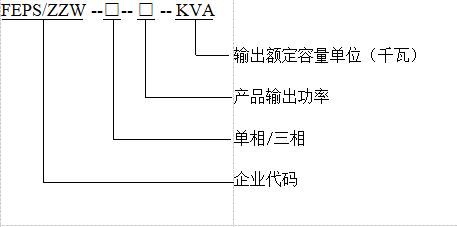

5、型號說明
二、使用技術參數、特性
|
型號 |
ZZW-D |
FEPS-ZZWS |
|||||||
|
額定容量 |
0.5KVA-3KVA 3KVA-10KVA |
2.2KVA-200KVA |
|||||||
|
市電輸入 |
相數 |
單相（L-N+PE）/三相四線+PE |
三相四線+PE |
||||||
|
電壓 |
220V±10%/380V±15% |
380V±15% |
|||||||
|
頻率 |
50Hz±5% |
||||||||
|
應急輸出 |
電壓 |
220V/AC ± 15%/380V ± 15% |
380V/AC±15% |
||||||
|
波形 |
正弦波 |
||||||||
|
|
THD≤3%(0-100%線性負載時) |
THD≤5%（0-100%線性負裁時） |
|||||||
|
|
≥90% |
||||||||
|
逆過載能力 |
≤120%額定電流正常工作 |
||||||||
|
>120%額定電流，正常輸出約5秒后停止輸出 |
|||||||||
|
>120%額定電流或負載短路，限流輸出約1秒后停止輸出 |
|||||||||
|
蓄電池 |
類型 |
密封免維護鉛酸蓄電池 |
|||||||
|
額定 電壓
|
48V |
2.2-7.5 192V |
8-10 216V |
2.2-7.5 192V |
8-18.5 216V |
20-55 324V |
65-200 480V |
||
|
備用 |
（可按設計要求配置） |
||||||||
|
充電 時間 |
24小時內可充滿 |
||||||||
|
轉換時間 |
≤5s |
||||||||
|
保護 |
應急狀態過載保護，輸出短路保護;；電池欠壓保護等 |
||||||||
|
報警 |
電池欠壓、電池連接故障、充電器故障、持續過載、逆變器故障等 |
||||||||
|
環境溫度 |
-10℃-40℃ |
||||||||
|
環境濕度 |
≤9O%RH,不凝露 |
||||||||
|
海拔高度 |
≤2000m |
||||||||
|
噪音 |
市電輸出時靜止無噪音，應急輸出時≤55dB |
||||||||
|
|
無導電塵埃、無腐蝕性、破壞性絕緣氣體和蒸氣，安裝地點無劇烈振動和沖擊 |
||||||||
|
負載特性 |
阻性、感性、容性和各種燈具和設備
|
||||||||
三、原理圖

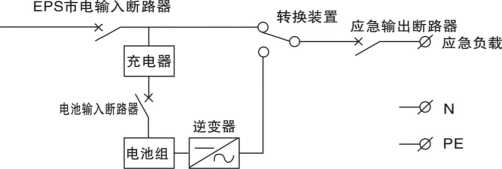

1、ZZW-D/FEPS-ZZWS-(0.5kVA-200kVA)原理圖
原理與操作
操作：
1、確認接線的正確性
2、閉合電池輸入斷路器
3、接啟動按鈕，啟動逆變系統
4、安全運行半分鐘后，閉合EPS市電輸入斷路器（請確認市電總斷路器已閉合）
5、整機進入自動運行狀態尺寸與重量/安裝方法
四、尺寸與重量
按客戶實際要求進行設計與定做。
五、安裝方法
1.電源輸入線
1）電源輸入接線至應急電源的輸入端子，必須按L.N連接；
2）應急電源應接至市電電源處，并避免和其它設備共用斷路器；
3）禁止使用一般家用插座，因一般插座最大只有15A,會造成負載燒毀。
2.電源輸出線
1）電源輸出線接至應急電源的輸出端子，請按L.N接線，地線接至“PE"端子；
2）電源輸出線應避免短路；
3）工作負載切勿超過應急電源的額定容量；
4）施工請依照電工法則；
3.電池輸入
1）電池正、負極切勿接反，串聯電池組額定電壓單相為192V；
2）電池連接線請依照放電電流進行選擇；
3）電池連接：電池正、負極串聯（應留一處斷開），將電池組正、負極 對應接電池輸入斷路器，確認以上接線無誤后將預留斷開處連接；
4）電池組請參照機休示圖分布線。
4.電池更換方法
1）先斷開主電，電池輸入斷路及輸出支路斷路器；
2）斷開串聯電池組任何一端連線；
3）斷開電池組至電池斷路器連接，并用絕緣膠布包好接頭；
六、操作程序說明
1.ZZW-D、 FEPS-ZZWS
1）確認接線的正確性；
2）確認電池線的正、負極是否正確
3）確認電池電壓是否正常。
在確認上述事項無誤后，請依照下列方法開機：
?、贁嚅_輸出支路斷路器；
?、诤仙想姵剌斎霐嗦菲鳎ú缓仙鲜须姡?；
?、郯磫影粹o，啟動逆變系統，進入逆變狀態；
?、馨踩\行半分鐘，閉合市電輸入斷路器；
?、菡麢C進入狀態，查看顯示屏系統狀態，自動切換。
七、故障分析與排除
1 .菜單的查閱
a) ZZW-D/FEPS-ZZWS-1KVA-3KVA單相菜單
|
|
|
主菜單（1） |
|
輸入電壓：220V 輸出電壓：220V 負載容量：100% 電池電壓：48V |
《 |
主電供電 電池充電 系統正常 |
《《《
|
|
|
主菜單（2） |
|
輸入電壓：0V 輸出電壓：0V 負載容量：100% 電池電壓：48V |
《《《 |
應急供電 電池充電 系統正常 |
b)ZZW-D/FEPS-ZZWS-4KVA-55KVA單/三相菜單
|
故障 |
原因 |
|
應急故障 |
1、溫度過高；2、過載 |
|
輸出支路故障 |
1、2、3、4支路輸出有短路，斷路 |
|
電池充電故障 |
電池連線開路 |
消防應急電源V16D ---> 故障分析與排隊 ---> 產品維護/儲存搬運
2.應急電源報警功能說明如下:
1）報警信息（1-3KVA）
2)報警信息(4-55KVA)
|
市電:220 |
機器已接入市電，且市電 電壓為交流220V |
電源:216V |
機器已接入市電，且市電池 電壓為直流216V |
|
應急：220 |
逆變輸出交流220V |
應急：100% |
輸出負載電流（其值由負載 大小決定） |
|
ERR NO |
無故障 |
ERR1 |
電池欠壓（直流電壓顯示低 于90% ） |
|
ERR 2 |
電池過壓（直流電壓顯示 高于125% ） |
ERR 3 |
負載過流（負載已經超出額 定功率的120% ） |
|
ERR 4 |
負載過流或電流顯示不正確 |
ERR 5 |
模塊報警（比如短路、過熱 等）或排線接觸不良等 |
|
ERR 6 |
驅動異常，逆變電源反饋不正常，或10芯排線接觸不良，或驅動板壞（電話聯系我們） |
||
八、產品維護
1）定時清理控制板通風中的灰塵；
2）若連繼三個月沒停電，請手動停電（關閉市電斷路器），做一次 充放電循環，以試驗電池狀態；
3）蓄電池使用年限及更換應遵守本說明書第五條要求執行；
4）蝠斷器更換應遵守本說明書第五條要求執行。
注：1.本電源生產制造日期見合格證
2,因技術不斷更新，此說明書僅供參考，如有局部更改恕不另行通知。
九、儲存搬運
1）產品存放環境溫度為-10~55℃,相對溫度＜20%。
2）產品存放不含酸性、堿性以及其他腐蝕性及易燃易爆氣體的氣體環境下。
3）產品的存放應置于防塵、防雨、防潮的環境內，設備暫存時用高于 10cm的木踏板，將設備與地面隔離。
4）搬運設備時應采用機械設備平行搬運、嚴禁倒置。
5）搬運設備落地時應小心輕放，切勿重放。
3）過載保護
應急電源當電池供電，負載為120%時，10S后自動保護。
4）市電供電線路
當市停電或電壓太低，自動應急啟動或選擇強制應急啟動；
5）當市電正常時，應急電源輸出為市電提供的，同時充電器對蓄池充電，
當市電停止或相電壓低于187V時，應急電源工作在應急狀態下；
6）報警復位有故障時，聲音報警，可按“切換鍵”消除報警，且可查 看
7）故障類型，若有新故障時，蜂鳴器重新鳴叫報警。
